鋼件在生產過程中經常會發生各種不同的鑄造缺陷，如何預防這些缺陷,一直是鑄件生產廠家關注的問題。本文主要介紹了這方面的一些認識和實踐經驗。
車間主要采用傳統濕型砂鑄造工藝生產鑄鋼件，在長期的生產中，發現鑄鋼件主要出現以下鑄造缺陷，砂眼，粘砂，氣孔，孔，夾砂結疤，脹砂等等。
1.砂眼
砂眼缺陷處內部或表面有充塞著型（芯）砂的小孔，砂眼是一種常見的鑄造缺陷，往往導致鑄件報廢。砂眼是由于金屬液從砂型型腔表面沖下來的砂粒（塊），或者在造型，合箱操作中落人型腔中的砂粒（塊）來不及浮入澆冒系統，留在鑄件內部或表面而造成的。
砂眼的預防措施：
（1）嚴格控制型砂性能，提高砂型芯的表面強度和緊實度，減少毛刺和銳角，減少沖砂。
（2）合箱前把型腔和砂芯表面的浮砂處理干凈，平穩合箱，如果是明冒口或貫通出氣眼，應避免散砂從中掉人型腔，合箱后要盡快澆注。
（3）設置正確合理的澆冒系統，避免金屬液對型壁和砂芯的沖刷力過大。
（4）澆口杯表面要光滑，不能有浮砂。
2.粘砂
在鑄件表面上，全部或部分覆蓋著一層金屬(或金屬氧化物)與砂（或涂料）的混（化）合物或一層燒結構的型砂，致使鑄件表面粗糙，難于清理。
粘砂多發生在型、芯表面受熱作用強烈的部位，分機械粘砂和化學粘砂兩種。機械粘砂是由金屬液滲入鑄型表面的微孔中形成的，當滲入深度小于砂粒半徑時，鑄件不形成粘砂，只是表面粗糙，當滲入深度大于砂粒半徑時，就形成機械粘砂，化學粘砂是金屬氧化物和造型材料相互進行化學作用的產物，與鑄件牢固地結合在一起而形成的。
粘砂的預防措施：
（1）選用耐火度高的砂，以提高型砂，芯砂的耐火度，原砂的SiO2含量在96%（質量分?jǐn)?shù)）以上，而且砂粒應對粗些。鑄鋼件的澆注溫度越高，壁厚越厚，對原砂中SiO2含量的要求越高。
（2）適當降低澆注溫度和提高澆注速度，減輕金屬液對砂型的熱力學和物理化學作用。
（3）砂型緊實度要高（通常大于85）且均勻，減少砂粒間隙；型、芯修補到位，不能有局部疏松。
（4）采用在高溫下不開裂、不燒結成熔洞的涂料。
3.氣孔
在鑄件內部，表面或近于表面處，有大小不等的光滑孔眼，形狀有圓的，長的及不規則的，有單個的，也有聚集成片的。顏色有白色的或帶一層暗色，有時覆有一層氧化皮。由于氣體的來源和形成原因不同，氣孔的表現形式也各不相同，有侵入性氣孔、析出性氣孔和反應性氣孔。
侵入性氣孔體積較大，形狀近似梨形，常出現在鑄件上部靠近型芯壁或澆注位置處，主要是由于砂型芯中產生的氣體侵入金屬中未能逸出造成的，梨形氣孔小端位置表明氣體由該處進入鑄人件。
析出性氣孔多而分散，一般位于鑄件表面，往往同一爐鑄件幾乎都會出現，主要是由于金屬在熔煉過程中吸收的氣體在凝固前未能全部析出，就在鑄件中形成許多分散的小氣孔。
反應性氣孔是由于金屬一鑄型界面發生化學反應而產生的氣孔，因其分布均勻且往往在鑄件表皮以下1-3mm處（有時在一層氧化皮下面）出現，所以又稱為皮下氣孔。又由于這種氣孔多呈細長形針孔狀，其長軸與鑄件表面垂直，又可將其稱為針孔。
氣孔的預防措施：
（1）采用潔凈干燥的爐料，限制含氣量較多的爐料的使用，降低熔煉時金屬的吸氣量；澆包要烘干燙包；可以適當提高澆注溫度以利于氣體擴散。
（2）澆注時控制好壓頭和速度，保證鋼水平穩充填砂型型腔，避免產生紊流，防止卷入氣體。
（3）減少發氣量，控制型（芯）砂水分及發氣原料的含量，減少砂型在澆注過程中的發氣量，不使用受潮，生銹或有油污的冷鐵和芯撐等。
（4）改善砂型的透氣性，選擇合適的砂型緊實度，提高砂型和型芯的透氣性；合理安排出氣眼，使型（芯）內氣體能順利排出。
（5）提高氣體進入金屬液的阻力.合理設計澆注系統,避免澆注時卷入氣體,在型（芯）表面涂刷涂料以減少少金屬一鑄型的界面作用。
4.縮孔、縮松
在鑄件厚斷面內部,熱節處或軸心等最后凝固的地方,形成不規則的表面粗糙的孔洞,該處晶粒粗大,往往帶有樹枝晶.孔洞大而集中的為縮孔,孔眼小而分散的稱為縮松.主要是由于鑄件在冷卻凝固時所產生的液態收縮和凝
固收縮遠遠大于固態收縮,且在鑄件最后凝固的地方得不到金屬液的補充造成的。
縮孔、縮松的預防措施：
（1）盡量降低注溫度和澆注速度,澆注后期的補澆要充分到位。
（2）合理設計澆冒系統,壁厚小且均勻的鑄件要采用同時凝固,壁厚大且不均勻的鑄件采用由薄向厚的順序凝固,使鑄件得到充分補縮。
（3）在鑄件厚斷面部位,合理放置內,外冷鐵。
（4）盡量減少鑄件的熱節部位。
5.夾砂、結疤
夾砂是指在鑄件表面上,有一層金屬瘤狀物或片狀物,在金屬瘤片和鑄件之間夾有一層型砂或涂料,結疤是由于金屬液在鑄型表面局部沖去了一塊砂的地方或在發生攪拌或沸騰現象的地方出現了一塊 凸出的疤痕,脫落的砂夾在疤塊中或鑄件的其他部位中。在澆注時,濕型型腔表面的水分因受到鋼液的高溫烘烤而向砂型內部發生遷移,形成強度較低的水分凝聚區，易使型腔表面脫層而造成鑄鋼件結疤,、夾砂等缺陷。
夾砂、結疤的預防措施：
（1）嚴格控制型砂、芯砂性能。
（2）澆注時間盡量短；澆注系統的設計應使金屬液進入型腔時平穩而沖擊力不大,內澆口的布置要適當分散以避免鑄型局部過熱,同時盡快地覆蓋住下型面。
（3）大平面的板狀鑄件可采用傾斜澆注；
（4）鑄型上扎氣眼以利于水水蒸氣及其他氣體的排除,使水分凝聚區后移和
降低其中的水分,減少氣體壓力對型腔表面的拱托作用。
（5）修型時避免用壓勺來回壓大平面,防止分層。
6.裂紋
裂紋分為熱裂和冷裂。熱裂主要由S引起，多為不規則形狀,裂口處金屬表皮氧化;冷裂主要由P引起,裂口較直,開裂處有金屬光澤,有時出現輕微氧化色。部分鑄件采用水爆清砂工藝，亦可導致裂紋。
裂紋的預防措施：
（1）提高砂型和砂芯的退讓性。
（2）嚴格控制爐料及鋼水中的S、P含量。
（3）鑄件壁厚盡量均勻,避免壁厚的突然改變,條件允許時,可適當設置加強筋,兩截面交接部位采用圓角連接,以減少應力集中。
（4）調節鑄件各部位冷卻速度,避免鑄件局部過熱,在厚大斷面或熱節處放置冷鐵,內澆道適當分散,使鑄件各部位溫度趨向均勻,澆冒口當應阻礙鑄件的收縮。
（5）鑄件澆注后,開型不能過早,采用水爆清砂工藝的鑄件應掌握好溫度和時間。
7.其他鑄造缺陷
（1）變形 長、板狀鑄件比較容易變形.某些鑄件加工后,放置一段時間后會出現變形。
預防措施：適當添加加強筋;適當增加加工余量;采用反變形工藝；將鑄件進行去應力退火,消除鑄件的內應力；采用時效處理。
（2）冷隔 在鑄件上有未完全融合的縫隙或凹坑,其交界邊緣是圓滑的。
預防措施：提高澆注溫度和澆注速度;改善澆注系統;澆注時不斷流。
（3）澆不足 由于金屬液未完全充滿型腔而產生的鑄件缺肉。預防措施;提高澆注溫度和澆注速度;不要斷流和防止跑火;澆注后期的點澆補縮到位。
消失模鑄造是一種近無切削加工鑄造工藝，具有鑄件精度高、設計靈活、無砂芯、生產環境清潔、投資和生產成本低等優點。此項技術在國內外發展十分迅速，各項相關技術都取得了長足進步。消失模鑄造技術在鑄鋁、鑄銅、鑄鐵等材料上得到較好的應用，但在鑄鋼生產的應用上則相對滯后。雖然在高錳鋼、耐磨鋼等鋼種上也有成功應用的報道，但在實際的生產過程中，由于鑄件在澆注充型過程中，金屬液的流動前沿是熱解的消失模產物（氣體和液體），會與金屬液發生反應并影響到金屬液質量，如果熱解產物不能順利排出，就容易引起氣孔、增碳、增氫等缺陷，使該技術的應用受到一定的限制。消失模鑄鋼件的常見缺陷就是氣孔，因此對其產生的原因進行分析并提出相應的防止措施，為消失模鑄造技術更好地應用于鑄鋼件的生產提供指導是十分必要的。
一、產品現狀及氣孔成因
我廠生產的鑄鋼件迷宮環（見圖1），材質為ZG270-500，質量為35kg。
生產條件：每箱10件、聚苯乙烯泡塑料的密度為22g/cm3，采用水基涂料，烘干室溫度為45℃左右，烘干時間為48h，冒口用AB膠粘接，垂直放置，直澆道45mm×45mm，橫澆道40mm×25mm，內澆道為20mm×15mm。底注，負壓度為0.05MPa，澆注溫度為1550℃，澆注時間為13～17s，澆注３min后停止抽真空，30min后落砂。
機加工后在補縮冒口處發現大量分散性氣孔，出現在鑄件內部和鑄件表面上（見圖1），最大的直徑達3mm，深度達4mm，不合格品率達60%。我們對氣孔缺陷進行系統的整理和分析，認為形成的氣孔主要是侵入性氣孔和析出性氣孔，并對產生的原因進行了較深入的探討。
氣孔的形成來源于氣體。消失模鑄造鑄鋼迷宮環上的氣孔主要是由泡沫汽化產生的氣體侵入金屬液析出而形成的侵入性氣孔，以及鋼液中帶入的析出性氣孔。
1.侵入性氣孔的成因
侵入性氣孔是消失模鑄鋼件氣孔產生的主要形式，其形成原因有以下幾方面。
?。?）澆注過程中，澆注時間過短，充型過快，泡沫塑料模樣不能被迅速汽化，裂解的液態產物進入金屬液中，鑄件凝固后，氣體不能被排出，而在鑄件中形成氣孔。

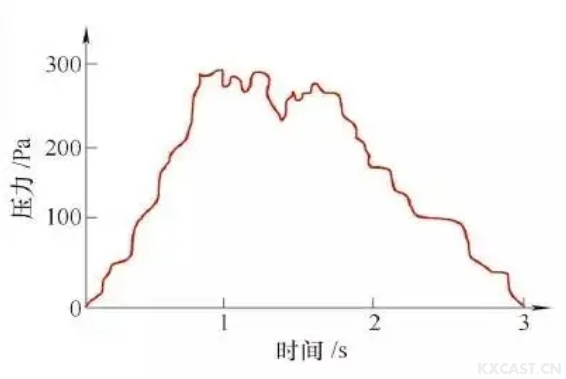

?。?）泡沫塑料模樣的發氣量隨澆注溫度的升高而急劇增大，圖2為澆注時氣體壓力隨澆注時間的變化，可以看出，澆注的瞬間氣體壓力急劇升高，由于鑄鋼澆注溫度較高，澆注時瞬間發氣量很大，氣體不能被及時排出，特別是鋼液在紊流狀態時將氣體卷入其中，形成氣孔。
?。?）粘接泡沫塑料模樣用粘結劑使用不當是形成侵入性氣孔的重要原因。實際生產中發現，鑄鋼件在泡沫塑料模樣粘接處往往產生大量的氣孔。如果用插接或鋼釘連接泡沫塑料模樣，該處就不會產生氣孔。這是由于連接處使用了較多的粘結劑，無論用851強力膠還是AB膠，其密度是泡沫塑料的幾倍甚至幾十倍，其汽化速度遠比泡沫塑料慢且汽化溫度高，當膠還沒有汽化時金屬液上升而將膠裹住，在隨后的冷卻過程中不斷汽化，從而在鑄件中形成氣孔。
（4）水分也是形成鑄鋼件氣孔的因素之一，澆注時水分的來源主要有以下幾方面：一是涂料沒有徹底烘干，或是由于水基涂料中含有CMC、聚乙烯醇、白乳膠、淀粉等有機粘結劑，如果掛有涂料的模樣烘干后不能及時澆注，就會吸收空氣中的水分。另外，涂料的膨潤土等懸浮劑多含有結構水和結合水，由于模樣烘干溫度一般只有40℃左右，其結構水和結合水一般仍存留于涂料中，這部分水分在高溫鋼液的作用下汽化；二是泡沫塑料模樣由于干燥不充分，泡沫粒珠中仍殘留較多的水蒸氣；三是來自型砂中的水分。
2.析出性氣孔的成因
析出性氣孔是指在熔煉過程中金屬液吸氣，在金屬凝固過程中，多金屬中析出而形成氣孔。當金屬液吸入水蒸氣時，在高溫金屬液的熱作用下，水裂解產生氫氣，氫氣溶解后裂解成氫原子，這些原因在金屬液的凝固過程中重新聚合，生成氫氣，無法排出，就形成了析出性氣孔缺陷。這種氣孔特點：氣壁比較光滑，有金屬光澤，氣孔比較小但數目較多。
二、解決鑄鋼件氣孔的措施
由以上分析可知，澆注過程中，澆注時間過短，充型過快，泡沫塑料模樣不能被迅速汽化，粘接泡沫塑料模樣用粘結劑使用不當，是造成鑄鋼件氣孔的主要原因。另外，澆注系統設計不合理，還有模樣、涂料及澆注等方面的因素。
1.減少泡沫塑料模樣的發氣量，降低發氣速度
?。?）在保證模樣強度、剛度的前提下，盡量減少模樣的密度，從而減少發氣量；將直澆道、冒口及厚大部位做成空心塑料模樣（目前我廠采用的泡沫塑料密度為0.018~0.020g/cm3）。
?。?）減少澆注系統的尺寸，內澆道由原來的20mm×15mm改成15mm×15mm，使?jié)沧r(shí)間增加到20s左右。降低澆注速度從而降低聚苯乙烯的發氣速度，使產生的氣體通過涂料層得以及時排出而不進入鋼液。模樣充足的汽化時間也使其汽化率提高，減少了聚集在鋼液與涂料層界面的液態殘留物，避免在輪緣的側面形成氣孔。
2.使用發氣量低的粘結劑
粘結劑用量越少越好，最好冒口與產品整體一次成形，或使用插接或鋼釘連接，或粘結劑與鋼釘聯合使用。
3.保證涂料質量
（1）選用高溫透氣性好的涂料，增加涂層的透氣性和潤濕性，降低氣隙空腔的氣壓，以保證金屬液平穩充型。在干砂消失模鑄造中，由于使用干砂造型，干砂透氣性遠高于涂料的透氣性，涂料的透氣性主要取決于涂料透氣性的大小。當涂料透氣性較小時，涂料的透氣性遠小于模樣的熱解速度，合金液流前的氣隙中的壓力很高，合液態金屬流動前沿很不穩定，造成卷氣與吸氣。
?。?）涂料掛涂要均勻，具有高的高溫強度，以減少涂層厚度，一般控制在0.5~1mm即可。
?。?）涂層應充分烘干，烘干的模樣應及時澆注，避免受潮。
我們通過上述三種措施對原有的涂料進行了改進：硅砂的粒度由原來的0.071mm（200目）改成0.080mm（180目）；乳膠由原來的25kg改成了20kg；纖維素由原來的4kg改為5kg。改進后的涂料增強了高溫強度與透氣性，且不易開裂。
4.設置集渣與排氣冒口
聚苯乙烯泡沫塑料模樣的氣體分解產物都要通過涂層逸出型腔，由于金屬液充型速度很快，液態熱解產物來不及充分裂解汽化，使液態產物或殘留物往往積聚在鑄件的死角或頂部，使這些部位易形成氣孔。因此，應在這些部位設置小冒口，冒口頂部涂料用細物扎多個小孔，以利于積聚的液態產物最后汽化時將氣體排出。冒口尺寸可根據產品的大小來設置，小冒口也較容易清理。實踐證明，這些小冒口可有效地消除鑄件的夾渣及氣孔缺陷。
5.選擇正確的澆注工藝
?。?）澆注位置應盡量使重要的大表面處于豎直或傾斜狀態，有利于金屬液的平穩充型和塑料模樣的逐漸汽化，使氣隙壓力較小及保持平衡。
（2）澆注系統優先選用封閉式的底注、階梯澆注或側注，保證金屬液的平穩流動及避免澆注過程中大量空氣進入型腔。
?。?）提高金屬液的澆注溫度，減小澆注速度，有利于泡沫塑料模樣的充分汽化和迅速地排出。實踐證明提高澆注溫度可有效地減小氣孔等一系列鑄造缺陷。鑄鋼件澆注溫度應在1600℃以上，此時應保證涂料有較高的高溫強度，否則會導致較嚴重的粘砂。
?。?）堅持“慢-快-慢”的澆注原則。先用小流量金屬液點通直澆道，在用大流量快速充滿澆口杯封閉直澆道，保證真空度，直到澆口杯金屬液不在下沉?xí)r為止。由澆入的鋼液量估計液面快達到鑄件頂面時，放慢澆注速度，減少金屬液流量，保證金屬液中的或可能侵入的氣體逸出涂層或從金屬液析出。
6.澆注前應對鋼液進行充分除氣
?。?）清潔爐料，特別是鐵銹嚴重的爐料應經除銹處理。
?。?）快速熔煉，縮短高溫熔煉時間。
?。?）充分脫氧，用鋁量一般為0.04%～0.06%，不超過0.15%。
另外，型砂要干燥，不使用含水分或潮濕的型砂。鑄鋼件的真空負壓度一般應控制在0.05～0.06MPa為宜。
三、結語
通過以上綜合措施的實施，不但基本解決了鑄鋼件迷宮環的氣孔缺陷，同時還減少其他品種鑄鋼件氣縮孔現象，成品率達90%以上。
